Lieu d'origine:
Shenzhen.China
Nom de marque:
Inrover
Certification:
ISO9001
Numéro de modèle:
Le modèle Schaublin W20
Contactez-nous

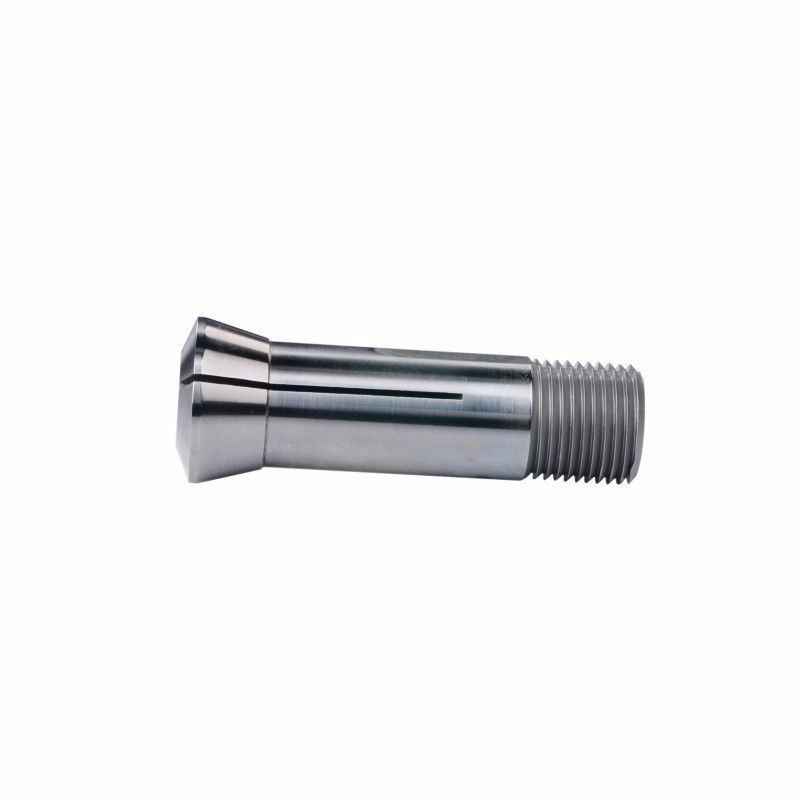

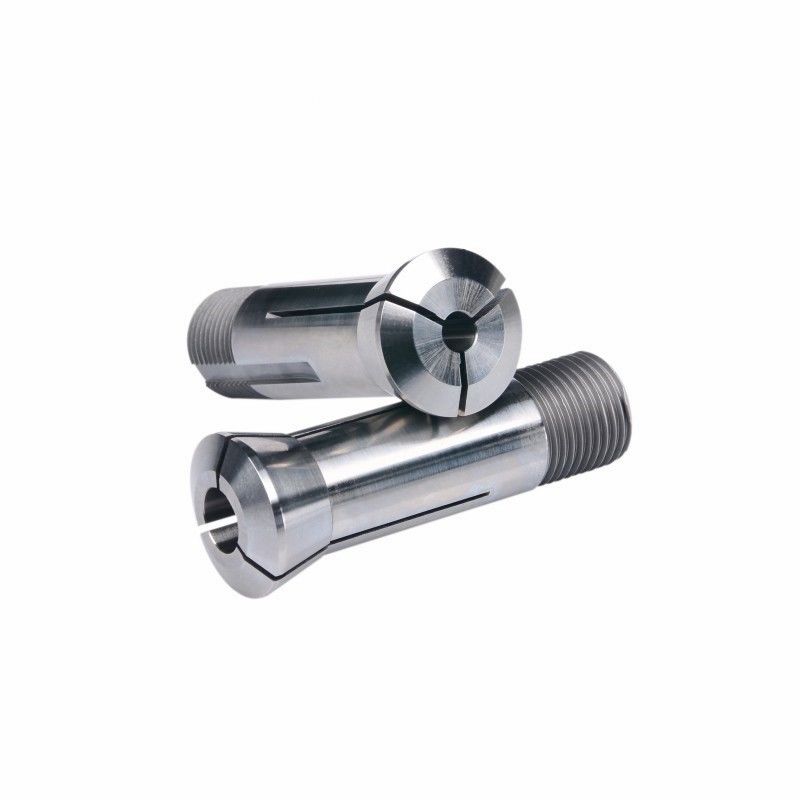

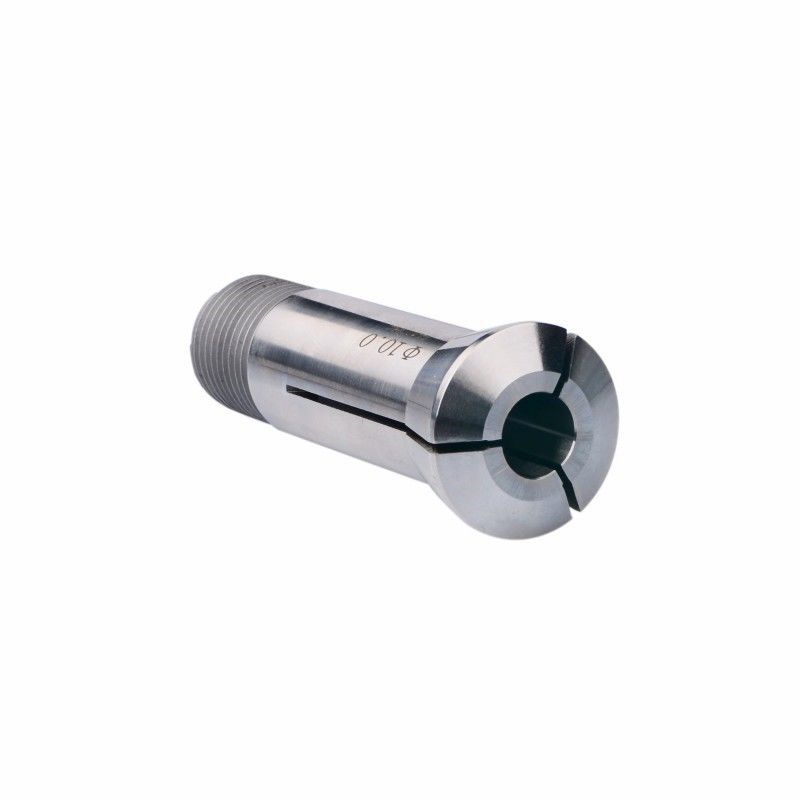

Des colliers d'urgence de haute précision Schaublin de type W
| Nom de l'article. | Une | B. Pour | C |
Ø
|
E | F | G | α | Figue |
| W12 | |||||||||
|
80 à 52200
|
12.0 | 16.0 | 45.6 | 1.5 | - | - |
Ø11.75 x 1.25/45/5
|
15°
|
1 |
| W20 | |||||||||
|
80 à 50300
|
20.0 | 26.3 | 73.0 | 2.0 | - | - |
Ø19.70x1.666/45°/5°
|
15° | 1 |
|
80 à 53365
|
20.0 | 26.3 | 105.6 | 6.0 | 47.0 | 35.0 |
Ø19.70x1.666/45°/5°
|
15° | 2 |
| W25 | |||||||||
|
80 à 50294
|
25.0 | 33.7 | 97.6 | 2.0 |
Ø24,70 x 1,693/45°/5°
|
15° | 1 | ||
|
Le W31.75
|
|||||||||
|
80 à 52531
|
31.75 | 37.4 | 87.0 | 2.0 |
Ø31,4 x 1,27/60°
|
10°3'
|
1 |
Paramètres techniques:
| Attribut du produit | Définition |
|---|---|
| Matériel | Acier au carbure/à ressorts |
| La clé sur le cône | Peut faire ce qui lui est demandé |
| Surface du trou de serrage | Lissé/Grouvé |
| Un ensemble complet | Le collet principal, le sous-collet, le buste de guidage, la barre de cuisson |
| Application du projet | Le tour CNC |
| Forme du trou de serrage | Ronde / Hex / Carré / Rectangle / Triangle / Trou d'étape / Ellipse / Octogone / Trou à six fentes / Trou spécial |
1Matériau: le carbure assure une faible usure et une durée de vie plus longue des collets
2- précision: tolérances serrées pour l'ajustement de l'escalade et avec des finitions de surface de haute qualité, ce qui peut aider à améliorer la précision de finition des pièces usinées.
3- Durabilité: en acier de haute qualité et en carbures résistants à l'usure, réduisant le besoin de remplacement et d'entretien fréquents, longue durée de vie
4Compatibilité: sont conçus pour être compatibles avec une large gamme de modèles et de versions de machines, ce qui les rend adaptés à une utilisation partout dans le monde.
5Performance: sont conçus pour fournir la meilleure résistance aux charges cycliques et une excellente performance dans une gamme d'applications d'usinage.
6. personnalisation: nous fournissons une large gamme de collets et de guides en différentes tailles, formes et matériaux pour s'adapter à différentes applications.
7- Contrôle de qualité: nous avons un contrôle de qualité strict à chaque étape de fabrication pour nous assurer que ses colliers et ses arbustes de guidage répondent aux normes les plus élevées de performance et de fiabilité.
